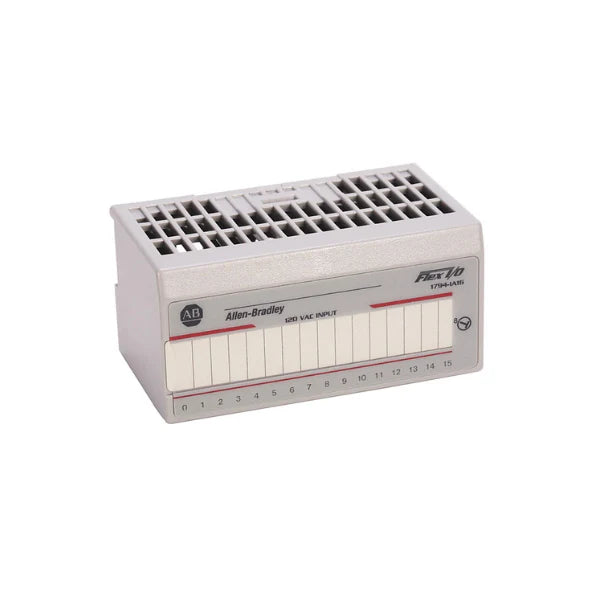

Allen-Bradley 1794-IA16

Descrição do Produto:

O Allen-Bradley 1794-IA16 é um módulo de entrada digital AC de 16 pontos da família Flex I/O. Ele oferece uma interface para receber sinais de dispositivos de entrada alimentados por AC, como interruptores de limite, botões, sensores e outros dispositivos de sinalização. Seu design modular permite uma configuração flexível do sistema I/O, adaptando-se às necessidades específicas da aplicação.

Principais Características:

• 16 Canais de Entrada AC: Conecta até 16 dispositivos de entrada AC independentes.
• Tensão de Entrada: Opera na faixa de 74-132 VAC, 47-63 Hz (nominalmente 120 VAC).
• Entradas Não Isoladas: As entradas não são galvanicamente isoladas umas das outras ou do backplane do sistema Flex I/O.
• Indicadores LED: Indicadores LED para cada canal de entrada para diagnósticos visuais fáceis do status de entrada.
• Conectores Removíveis: Conectores de fiação removíveis simplificam a instalação e manutenção.
• Compatibilidade com Adaptadores Flex I/O: Funciona com vários adaptadores de comunicação Flex I/O, incluindo DeviceNet, ControlNet e EtherNet/IP, oferecendo flexibilidade de rede de comunicação.
• Montagem em Trilho DIN: Facilita a instalação em painéis elétricos.
• Verifique Estoque nos EUA: Entre em contato conosco para verificar a disponibilidade em armazéns nos EUA.

Especificações Técnicas:

• Número de Canais: 16
• Tensão de Entrada: 74-132 VAC, 47-63 Hz (Nominal 120 VAC)
• Tipo de Entrada: AC
• Corrente de Entrada (Estado Ativo): 5,49 mA a 74 VAC, 14,81 mA a 132 VAC
• Tensão de Entrada (Estado Inativo): 20 VAC (máximo)
• Impedância de Entrada (Nominal): 10 kΩ
• Tempo de Resposta (Típico): Desligado para Ligado: 7,5 ms; Ligado para Desligado: 26,5 ms
• Dissipação Máxima de Potência: 6,4 W @ 132 VAC
• Isolamento: Não isolado
• Conexões: Terminais de parafuso (requer base de terminal 1794-TB3, 1794-TB3S ou 1794-TBN)
• Temperatura de Operação: 0 a 55 °C (32 a 131 °F)
• Umidade Relativa: 5 a 95% sem condensação

Aplicações:

• Monitoramento de Status da Máquina: Detectando posições de interruptores de limite, presença de peças e outros sinais discretos.
• Sistemas de Segurança: Monitoramento de portas de segurança e outros dispositivos de segurança.
• Controle de Processo Industrial: Detecção de níveis, pressões e outras variáveis discretas.
• Automação Predial: Monitoramento de alarmes e outros sinais discretos.

Por Que Escolher o Allen-Bradley 1794-IA16?

• Confiabilidade: Os produtos Allen-Bradley são conhecidos por sua durabilidade e desempenho em ambientes industriais exigentes.
• Flexibilidade: A arquitetura Flex I/O oferece flexibilidade significativa na configuração do sistema I/O, permitindo a combinação de diferentes tipos de módulo no mesmo sistema.
• Fácil Integração: Compatível com uma ampla gama de controladores e redes de comunicação Rockwell Automation.
• Diagnósticos: LEDs indicadores facilitam a solução de problemas e monitoramento do status de entrada.

Informações Adicionais Importantes:

• Isolamento: Este módulo não oferece isolamento galvânico entre os canais. A necessidade de isolamento externo deve ser avaliada de acordo com a aplicação e normas de segurança.
• Folha de Dados: Consulte sempre a folha de dados oficial da Rockwell Automation (publicação 1794-TD001) para informações técnicas detalhadas, diagramas de fiação e outros detalhes importantes.
• Bases de Terminais: Este módulo requer uma base de terminal compatível (1794-TB3, 1794-TB3S ou 1794-TBN).
• Considerações de Segurança: Devido à falta de isolamento, é crucial considerar as implicações de segurança na sua aplicação.
